P,PQ高压线路针式瓷绝缘子

一、概述

    针式绝缘子是高压输配电线路中最老的一种绝缘子。因为其制作简略、本钱低、装置简洁且能减小杆塔高度（因绝缘子竖立装置，接地局部鄙人）而普遍用于三相电力体系标称电压6～35kV、频次不跨越100Hz的通俗地域、肮脏地域的高压排挤电力线路中，作绝缘和撑持导线用。
    针式绝缘子由绝缘件和钢脚所组成，是用牢固在绝缘体外部的钢脚把绝缘件刚性地装置在撑持布局上去的一种刚性绝缘子。绝缘体可由一个或相互永远地毗连在一路的多个绝缘整机组成。瓷绝缘子的绝缘件为瓷件，外表通俗上棕釉或白釉。瓷件和脚的牢固能够是可分手的，也能够是永远性的（具备胶装脚的针式绝缘子)。
    绝缘子按布局情势分为：胶装式和锌套罗纹毗连式两种。胶装式是瓷件间接胶装水泥与脚毗连，钢脚胶入瓷件局部压有深槽，以防钢脚松动，钢脚顶端与瓷件之间垫有弹性衬垫。锌套罗纹毗连式是瓷件内孔先经由过程水泥胶装以锌螺套，再靠此螺套罗纹与钢脚毗连。锌螺套有缓冲感化，也便于改换瓷件。也有接纳靠瓷罗纹机器毗连的。

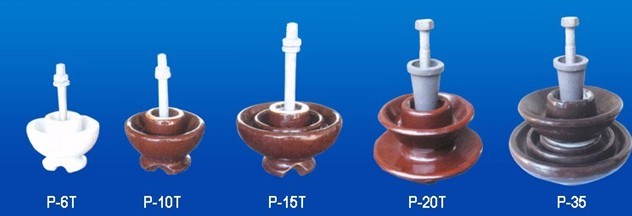

    GB1000-1981规范中划定的老型号针式瓷绝缘子按额外电压分为6、10、15、20、35kV五级。每种按钢脚型式又分为铁担直脚和木担直脚两种规格。
    GB/T1000.2-1988规范中划定的新型号针式瓷绝缘子额外电压均为10kV，按合用的情况前提分为：通俗型、增强绝缘1型（中污型）、增强绝缘2型（特重污型）三种。
    为加重无线电搅扰，还设有（侧槽以上部位上半导电釉的，型号中有字母“B”的）边缘釉绝缘子。

二、手艺规范

    GB/T 1001.1-2003 《标称电压高于1000V的排挤线路绝缘子 第1局部：交换体系用瓷或玻璃绝缘子元件——界说、实验方式和鉴定原则》
    GB/T 1000.2-1988 《高压线路针式瓷绝缘子 尺寸与特征》
    GB 1000-81 《高压线路针式瓷绝缘子》

三、型号申明

    GB 1000-1981规范划定：
        P——针式绝缘子；
        “—”后数字为额外电压，kV；
        T——铁担；
        M——木担。
    GB/T 1000.2-1988规范划定：
        P——通俗型针式绝缘子；
        PQ1——增强绝缘1型（中污型）针式绝缘子；
        PQ2 ——增强绝缘2型（特重污型）针式绝缘子；
        “—”后数字为额外电压值，kV；
        B——瓷件侧槽以上部位，除承烧面外，全数上半导体釉；
        T——带脚，铁担；
        L——不带脚，瓷件与脚罗纹毗连；
        LT——带脚，瓷件与脚罗纹毗连，铁担；
        T后数字16、20表现下端罗纹直径。

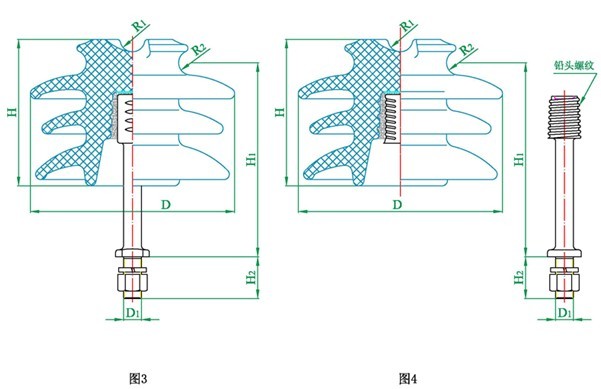

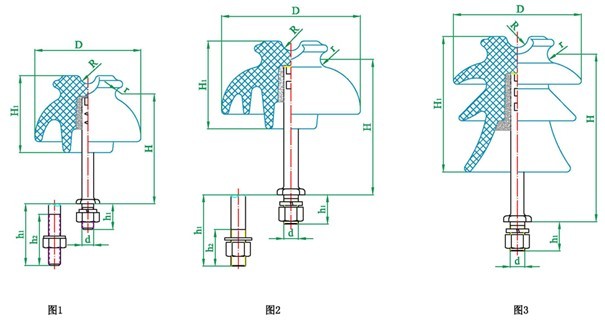

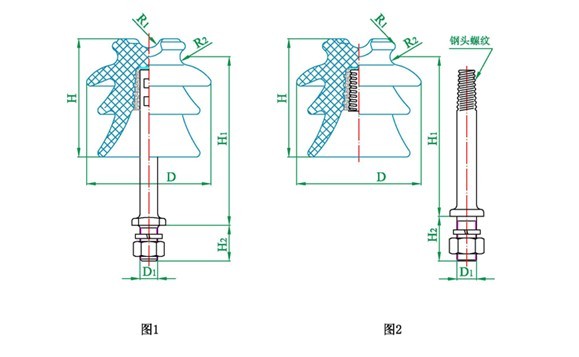

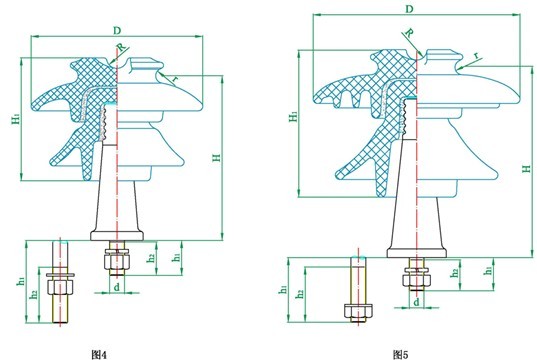

四、形状及尺寸
