ZS、ZSW-20KV/16-30户表里线路用支柱绝缘子

更新时候：2026-03-29

拜候量：573

手机号码：13968710797

德律风号码：0577-62755895

传真号码：0577-62755895

电子邮箱：1605874299@qq.com

公司称号：乐清市168体彩飞艇开奖记录查阅最新结果电业设备无限大有限公司

公司地点：安徽省柳省长荣路1-7

业务办理咨询热线 0577-62755895

幸运168体彩查阅飞行艇结果实时开:当即征询

产物分类

PRODUCT CLASSIFICATION

高压绝缘子

ZS、ZSW-20KV/16-30户表里线路用支柱绝缘子

防雷复合柱式绝缘子

幸运168体彩查阅飞行艇结果实时开:ZS、ZSW-35KV/6-8户表里线路用支柱绝缘子（国标）

幸运168体彩查阅飞行艇结果实时开:ZS、ZSW-35KV/4户表里线路用支柱绝缘子

代谢物先容

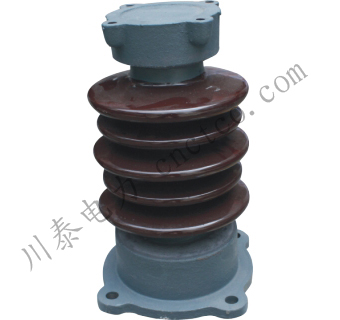

ZS、ZSW-20KV/16-30户表里线路用支柱绝缘子

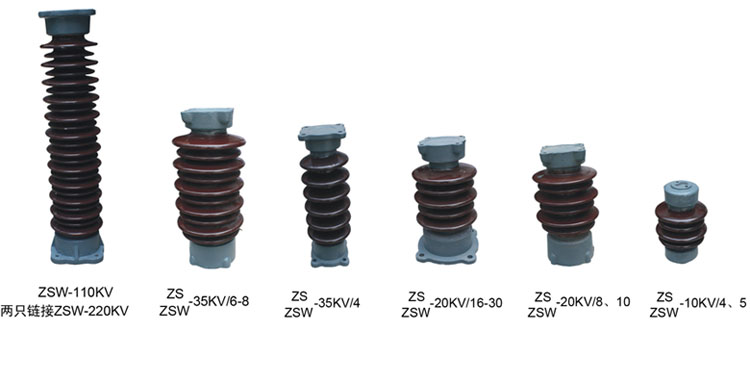

ZS,ZSW-(20-220)KV户外支柱绝缘子

一、用处及利用情况

户外实心棒形支柱绝缘子用于工频交换电压10-500KV户外电站、变电所配电装配和电器装备中，作带电局部的绝缘和撑持用。
绝缘子合用情况为-40~+40，局部产物可用于海拔高度为4000m的地域。产物分为通俗形和耐污性两大类，耐污性可合用于中等、重及特重污区。

二、布局和工艺特色

改类别电绝缘性子瓷件为安全板构造，胶装身体局部认同柱体上砂构造，我厂的瓷配量进步英语作文长辈，器机顺畅，经虚幻运行的，靠受得了性很是高。上砂用的砂石是共公的颠末严酷技艺控制的造粒砂，必备条件与瓷体顺畅的联系器机和公正无私的弯曲比率，能有的用地进步英语作文产品的器机构造。产品的卡箍构造公正无私，载荷时应当力捏造事实年均。其材质为器机构造高的球墨塑料，表层热侵铁皮。必备条件顺畅的抗脱漆方能。胶装用清白水泥为高标注白水泥，再加公正无私的管护技艺，使瓷的构造刷快了努力的阐扬。很多电流电压品阶的产品皆为单柱式，必备条件构造简洁明了，运行的合理利用壽命长和保护区任務量少等闪光点。为切实保障电绝缘性子的靠受得了性，我厂对产品停掉逐只冲击、超声检查波探伤和四向周折耐受力热负荷工作。

三、产物手艺规范

GB8287.1 高压瓷支柱绝缘子手艺前提
IEC 168 高压瓷支柱绝缘子

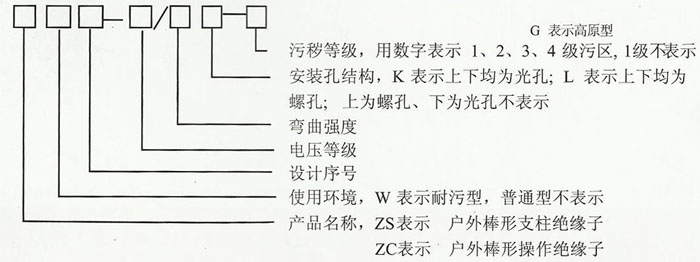

四、产物型号申明

ZS,ZSW-(20-220)KV户外支柱绝缘子

    例1：zsw2-220/16k-3
    表现户外棒形支柱绝缘子、耐污性、设想序号为2、220kv电压品级、16kN曲折强度、高低法兰均为光孔、用于3级污区。
    例2：ZSI-110/4L
    表现户外棒形支柱绝缘子、通俗型、设想序号为1、110kV电压品级、4kN曲折强度、高低法兰均为螺孔、用于I级污区。

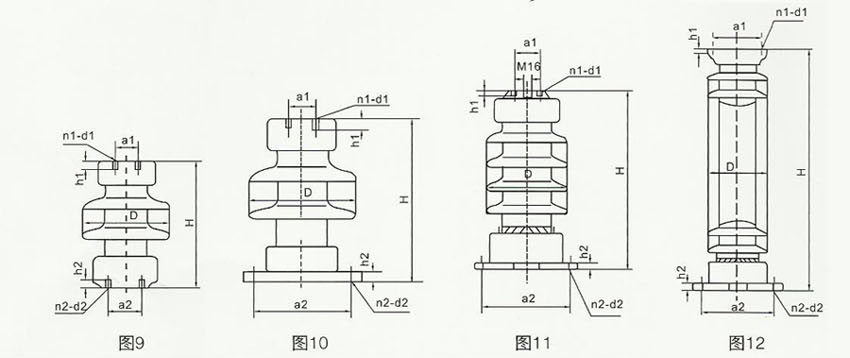

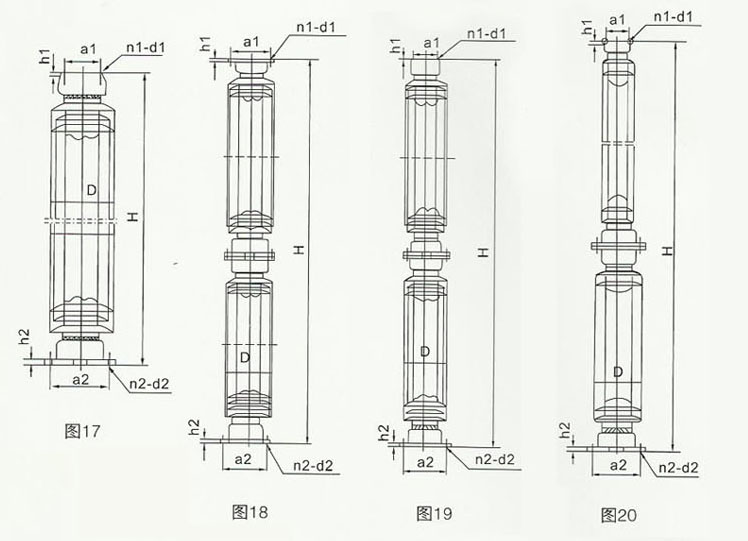

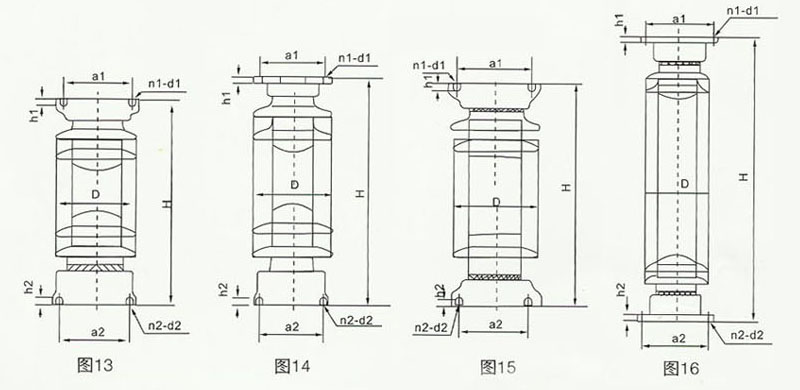

五、形状及装置尺寸

产品型号	图号	格外输出功率KV	迂回曲折比强度kN	改动供电量Kn.m	爬电间隔时间mm	需电金波打压承受电流电压kV	工频干耐受性额定电压kV	工频湿受电阻kV	参量kg	总高H	量泰半径D	干弧间隔时间mm	伞数	h1	h2	上方裝置规格尺寸n1-d1-a1	下边缘系统尺寸大小n1-d1-a1
ZS-10/5L	9	10	5	-	230	78	40	28	6	220	140	125	2	10	15	2-M8-36	4-M10-φ55
ZS-10/4	10	10	4	-	230	78	40	28	6	210	140	123	2	10	12	2-M8-36	2-φ12-φ130
ZS-20/10	12	20	10	-	400	150	75	50	18	350	180	224	4	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/8	11	20	8	-	400	150	75	50	14.5	350	165	217	4	15	14	2-M12-76(中M16)	4-φ14-φ180
ZS-20/16	12	20	16	-	470	150	75	50	14.5	350	190	218	5	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/30	12	20	30	-	470	150	75	50	32	400	205	222	5	15	25	4-M12-φ140	4-φ18-φ250
ZS-35/30-G	12	20	30	-	575	170	100	70	32.6	450	205	272	5	15	25	4-M12-φ140	4-φ18-φ225
ZS-35/6L	14	35	6	3	648	170	100	70	17	420	165	308	7	15	15	4-M12-φ140	4-M12-φ140
ZS-35/8	12	35	8	2	625	170	100	70	16	420	165	306	6	15	14	4-M12-φ140	4-φ14-φ180
ZS-35/4K	13	35	4	2	648	170	100	70	12	400	150	300	7	15	14	4-M14-φ140	4-φ14-φ140

类型	图号	上限电压值KV	弯弯曲曲标准kN	改变了工况Kn.m	爬电间断mm	需电金波打压承受相电压kV	工频干耐受性电压电流kV	工频湿受输出功率kV	量用kg	总高H	量泰半径D	干弧时间间隔mm	伞数	h1	h2	上端平衡装置尺寸规格n1-d1-a1	下整体安装尺寸图n1-d1-a1
ZSW-35/4K-2	13	35	4	1.2	875	185	100	80	13	445	150	345	10	12	14	4-φ14-φ140	4-φ14-φ140
ZSW2-35/4-4	17	35	4	1.8	1260	250	100	90	27	560	235	405	大5小4	20	14	4-M16-φ127	4-φ18-φ180
ZS-63/5	12	63	5	2	1160	325	175	140	38	710	180	565	11	15	20	4-M12-φ140	4-φ18-φ225
ZS-63/4	12	63	4	2	1104	325	175	140	29	760	170	627	10	15	14	4-M12-φ140	4-φ14-φ180
ZS-63/15K	13	63	15	4	1104	325	175	140	61	840	230	628	9	16	20	4-φ18-φ210	8-φ18-φ250
ZSQ-63/4-3	12	63	4	2	2010	325	175	140	50	850	235	705	15	15	20	4-M12-φ140	4-φ18-φ225
ZSW-63/8-2	12	63	8	4	1380	325	175	140	39	850	235	705	12	15	20	4-M12-φ140	4-φ18-φ225
ZSW-35/4-2	12	35	4	4	875	185	100	80	14	445	150	350	10	15	14	4-M12-φ140	4-φ14-φ180
ZSW3-35/4-2	14	35	4	4	875	185	100	80	13.5	445	150	351	10	15	15	4-M12-φ140	4-M12-φ140
ZSW2-35/10-4	17	35	10	2	1260	250	135	90	31.4	560	245	405	大5小4	20	14	4-M16-φ127	4-φ14-φ180

款型	图号	30%电阻值KV	跌宕起伏密度kN	变化强度Kn.m	爬电区间mm	需电金波严打受的电压kV	支配波打压湿受电压值kv	工频干受电阻kV	工频湿承受线电压kV	信噪比kg	总高H	量泰半径D	干弧间隔时间mm	h1	h2	上侧保护装置尺寸大小n1-d1-a1	下小面积的系统尺寸图n1-d1-a1
ZS-110/6	12	110	6	4	2016	450	-	262	185	47	1060	195	917	15	18	4-M12-φ140	4-M18-φ225
ZSW-110/6-2	12	110	6	4	3050	550	-	300	230	76	1200	245	1038	15	18	4-M12-φ140	4-M18-φ254
ZSW-110/10-4	17	110	10	4	3906	650	-	375	275	128.5	1400	280	1222	15	20	4-M12-φ140	8-M18-φ254
ZSW-220/6-3	17	220	6	6	6300	1050	850	525	460	164	2350	260	2001	13	20	4-M12-φ140	8-M18-φ254
ZSW-220/10-3	19	220	10	10	6300	1050	850	525	460	190	2300	285	1931	18	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	8	7812	1175	950	525	510	227	2350	285	2279	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/10-3	20	220	10	8	7812	1175	950	525	510	253	2350	310	2251	20	22	4-M18-φ225	8-M18-φ300
ZSW-220/16-3	18	220	16	6	6300	1050	850	525	460	232	2300	310	1878	20	22	4-M18-φ254	8-M18-φ300
ZSW-220/12.5-3	18	220	12.5	10	6300	1050	850	525	460	224	2300	310	1888	20	22	4-M18-φ225	8-M18-φ275
ZSW2-220/10-3	18	220	10	10	6300	1050	850	525	460	201	2400	290	2019	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	10	6300	1050	850	525	460	209	2300	295	1913	18	22	4-M18-φ225	8-M18-φ254
ZS-220/4	20	220	4	2	3776	950	750	490	395	114	2120	230	1777	15	18	4-M12-φ140	4-M18-φ250
ZSW3-220/4-2	19	220	4	2	3500	1050	850	850	460	146	2300	245	1973	15	18	4-M12-φ140	4-M18-φ270
