产品先容

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子

一、用处、布局、型号简介

　　高压线路耐污盘形悬式瓷绝缘子合用于产业粉尘、化工、盐碱、内地及多雾地域，供高压排挤输配电线路上的绝缘和牢固导线用，通俗组装成绝缘子串用于差别电压品级、差别肮脏地域的电力线路上。

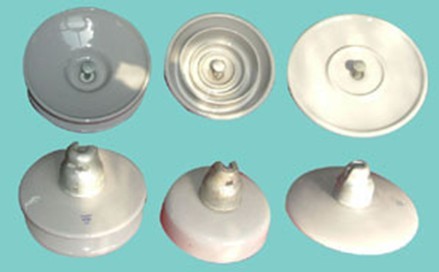

　　耐污型绝缘子按其伞形布局分为双层伞型、钟罩型、草帽型三种。双层伞耐污型绝缘子爬电间隔大，伞型开放，裙表里滑腻无棱，积灰速度低，风雨自洁机能好；钟罩型耐污悬式绝缘子操纵伞内受潮的差别期性及伞下高棱的按捺放电感化，防污机能较好；草帽型耐污悬式绝缘子盘径大，通俗将其放在悬垂串的顶端，对防止鸟害及贯串性结冰有较好的感化。耐污型悬式绝缘子的布局拆卸可参见通俗型悬式绝缘子。

型号申明
XWP-以电机粉碎负荷表现的双层伞型耐污悬式瓷绝缘子
　　XHP-以电机粉碎负荷表现的钟罩型耐污悬式瓷绝缘子
　　XMP-以电机粉碎负荷表现的草帽型耐污悬式瓷绝缘子
　　其右下角数字为设想挨次号；破折号前面的数字为电机粉碎负荷（kN)；C-槽型毗连（球型毗连不表现）

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子

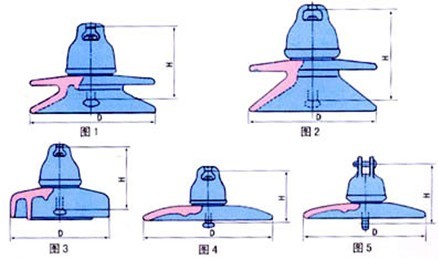

二、尺寸与特征

XWP,XHP,XMP高压线路耐污盘形悬式瓷绝缘子

◇ 双伞型首要布局尺寸

材质	重要大小 mm				工频工作电压kV r.m.s不值为				打雷闪电全波冲击相电压kV peak不小于等于		污闪电流电压进步作文率 %	抗张机子用电负荷 kN			重量 kg
材质	分布角度 H	盘径 D	公称爬电间距L	毗连类型标示	干闪络	湿闪络	1min湿耐热	击穿	50%闪络	耐受	污闪电流电压进步作文率 %	节前实验操作	lh调速电机工作	交流电动机碎粉不高于	重量 kg
XWP1-70	160	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.0
XWP2-70	146	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	5.9
XWP2-70C	146	255	400	16C	90	50	42	120	135	120	≈20	35	52.5	70	6.1
XWP3-70	160	280	450	16	100	50	45	120	135	120	≈20	35	52.5	70	7.0
XWP4-70	146	300	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.5
XWP5-70	146	250	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.5
XWP6-70	146	255	450	16	100	50	45	120	145	120	≈20	35	52.5	70	5.9
XWP7-70	155	120/300	545	16	110	55	50	120	160	135	≈20	35	52.5	70	9.0
XWP8-70	146	280	450	16	100	50	45	120	145	120	≈20	35	52.5	70	7.0
XWP1-100	160	255	400	16	90	50	42	120	135	120	≈20	50	75	100	6.6
XWP2-100	160	280	450	16	100	50	45	120	145	120	≈20	50	75	100	8.0
XWP3-100	146	280	450	16	100	50	45	120	145	120	≈20	50	75	100	7.8
XWP6-100	170	120/300	545	16	110	55	50	130	160	135	≈20	50	75	100	9.5
XWP2-120	160	280	450	16	100	50	45	120	145	120	≈20	60	90	120	8.4
XWP3-120	146	280	450	16	100	50	45	120	145	120	≈20	60	90	120	8.1
XWP-160	155	300	400	20	100	50	42	120	145	130	≈20	80	120	160	8.8
XWP1-160	160	280	400	20	100	50	42	120	145	130	≈20	80	120	160	8.8
XWP2-160	155	300	450	20	100	50	45	120	150	130	≈20	80	120	160	10.0
XWP3-160	155	280	450	20	100	50	45	120	150	130	≈20	80	120	160	8.2
XWP6-160	170	330	450	20	100	50	45	120	150	130	≈20	80	120	160	9.4
XWP7-160	170	340	545	20	110	55	50	120	160	135	≈20	80	120	160	12.0
XWP-210	170	300	450	20/24	100	50	45	120	150	130	≈20	105	157.5	210	11.5
XWP3-210	170	350	525	20/24	110	55	50	120	160	135	≈20	105	157.5	210	13.5
XWP-300	195	330	480	24	105	55	47	120	150	130	≈20	150	225	300	14.8

◇ 三伞型首要任务设计寸尺

款式	首要任务宽度 mm				工频电压降kV r.m.s不需小于				闪电全波冲击输出功率kV peak不大于		污闪电流电压进步奖率%	抗张机器设备负荷率 kN			重量 kg
款式	布局合理角度 H	盘径 D	公称爬电区间L	毗连结构记号	干闪络	湿闪络	1min湿耐受性	击穿	50%闪络	耐受	污闪电流电压进步奖率%	常规性检测	lh同步电机科学试验	电机的破粹不低于	重量 kg
XWP7-70	146	255	450	16	100	50	42	120	150	120	≈20	35	525	70	6.8
XWP4-160	170	330	545	20	110	55	50	130	160	130	≈20	80	120	160	11.8
XWP4-210	170	330	545	20	110	55	50	130	160	130	≈20	105	157.5	210	14.5

◇ 钟罩型核心格局长宽高

形号	首选尺寸大小 mm				工频电阻kV r.m.s不小于等于				雷击全波冲击电压降kV peak不大于		污闪电压电流努力率%	抗张POS机负担 kN			重量 kg
形号	构造极高 H	盘径 D	公称爬电间隔时间L	毗连结构类型标记符号	干闪络	湿闪络	1min湿耐热	击穿	50%闪络	耐受	污闪电压电流努力率%	例行工作研究	lh三相异步电机测试	同步电机碎粉不不大于	重量 kg
XHP-70	146	255	432	16	100	50	42	120	135	120	≈20	35	52.5	70	6.5
XHP1-70	160	255	400	16	90	50	42	120	135	120	≈20	35	52.5	70	5.6
XHP5-70	146	280	400	16	90	50	42	120	135	120	≈20	35	52.5	70	6.7
XHP-80	160	255	400	16	90	50	42	120	135	120	≈20	40	60	80	6.0
XHP1-80	146	255	432	16	100	50	42	120	135	120	≈20	40	60	80	7.0
XHP2-80C	146	255	432	16C	100	50	42	120	135	120	≈20	40	60	80	7.0
XHP3-80	140	255	432	16	100	50	42	120	135	120	≈20	40	60	80	6.7
XHP-100	160	280	430	16	100	50	42	120	135	120	≈20	50	75	100	7.9
XHP1-100	146	280	450	16	100	50	42	120	135	120	≈20	50	75	100	7.6
XHP2-100	146	255	432	16	100	50	42	120	135	120	≈20	50	75	100	7.9
XHP3-100	146	320	555	16	110	60	55	130	160	135	≈20	50	75	100	11.4
XHP4-100	160	270	400	16	90	50	42	120	135	120	≈20	50	75	100	6.8
XHP-111	146	255	432	16	100	60		120	150		≈20	55.5	83.3	111	7.7
XHP-111C	146	255	432	16C	100	60		120	150		≈20	55.5	83.3	111	7.7
XHP-120	160	280	430	16			45	120		120	≈20	60	90	120	7.9
XHP1-120	146	280	450	16			45	120		120	≈20	60	90	120	7.6
XHP2-120	146	255	432	16			42	120		120	≈20	60	90	120	7.9
XHP3-20	146	320	555	16			55	130		135	≈20	60	90	120	11.4
XHP-160	155	300	450	20			45	130		120	≈20	80	120	160	10.3
XHP4-160	155	330	45	20			45	130		120	≈20	80	120	160	10.5
XHP1-160	146	330	440	20			45	130		120	≈20	80	120	160	10.4
XHP2-160	170	320	525	20			55	130		135	≈20	80	120	160	11.5
XHP5-160	170	330	525	20			55	130		135	≈20	80	120	160	11.5
XHP3-160	170	320	550	20			55	130		135	≈20	80	120	160	12.5
XHP6-160C	165	292	432	20C	100	60		130	150		≈20	80	120	160	9.1
XHP7-160C	175	320	545	20C	110	60		130	160		≈20	80	120	160	12.6
XHP-190	170	340	556	0/24			55	130		135	≈20	95	142.	190	15.0
XHP-210	170	300	450	0/24			45	130		130	≈20	105	157.	210	12.5
XHP2-210	170	300	470	0/24			45	130		130	≈20	105	157.	210	12.5
XHP1-210	170	320	550	20			55	130		135	≈20	105	157.	210	14.6
XHP-225	170	320	550	20			55	130		135	≈20	112.	168	225	14.5
XHP-300	195	320	485	24			45	130		140	≈20	150	225	300	14.6
XHP4-300	195	380	690	24			60	130		140	≈20	150	225	300	21.4

◇ 草帽型首选页面布局长度

产品型号	主要尽寸 mm				工频电流电压kV r.m.s不小于等于				雷击全波冲击电流电压kV peak不不低于		污闪额定电压持续发展率%	抗张刷卡机热负荷 kN			重量 kg
产品型号	调整布局长度 H	盘径 D	公称爬电相隔L	毗连连接结构箭头	干闪络	湿闪络	1min湿承受	击穿	50%闪络	耐受	污闪额定电压持续发展率%	常规性调查	lh电动机实验所	主轴电机粉碎性不乘以	重量 kg
XMP-70	146	350	300	16			40	120		105		35	52.5	70	6.2
XMP-70C	146	350	300	16C			40	120		105		35	52.5	70	6.4
XMP-80	146	330	305	16			40	120		95		40	60	80	5.7
XMP-100	146	360	300	16			40	120		105		50	75	100	7.3
XMP-100C	146	360	300	16C			40	120		105		50	75	100	7.5
XMP-120	146	360	300	16			40	120		105		60	90	120	7.3
XMP-160	155	360	300	20			40	130		105		80	120	160	8.1
XMP160	146	425	385	20			45	130		110		80	120	160	10.6
