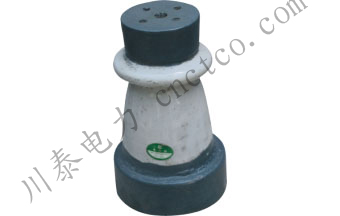

ZB-6、10Y户表里胶装支柱绝缘子

一、户内支柱绝缘子概述

    户内支柱绝缘子用于额外电压6~35kV户内电站，变电所配电装配及电器装备，用以绝缘和牢固导电局部。
    绝缘子合用于四周情况温度为-40℃~+40℃，装配地址海拔高度通俗型不跨越1000m，高原型不跨越4000m。
    绝缘子按胶装布局分为外胶装，内胶装和结合胶装三种布局型式，绝缘子按额外电压与抗弯强度品级分类以下：

二、绝缘子布局简介

    绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装打仗部位垫有弹性衬垫，瓷件胶装部位别离接纳上砂、滚花、挖槽等布局，以保障机器强度、防止松动、改变。瓷件外表平均上白釉，金属附件外表涂灰磁漆。
    绝缘子瓷件主体布局有空腔隔板（可击穿式）布局和实心（不可击穿式）布局两种。结合胶装支柱绝缘子普通失实心不可击穿式布局。后一种布局比前一种布局进步了宁静靠得住性，削减了保护测试任务量。
    绝缘子瓷件形状有多棱或少棱两种，多棱形增添了沿面间隔，电气机能优于少棱形，除将慢慢裁减的外胶装支柱绝缘子外，其他产物均为多棱形。
    内胶装布局，因为金属附件胶入瓷件孔内，响应的增添了绝缘间隔，进步了电气机能，同时也减少了装配时所占空间地位，但因为内胶装对进步机器强度倒霉，故机器强度请求较高的绝缘子，宜接纳结合胶装（即上附件接纳内胶装，下附件接纳外胶装）。

三、手艺规范

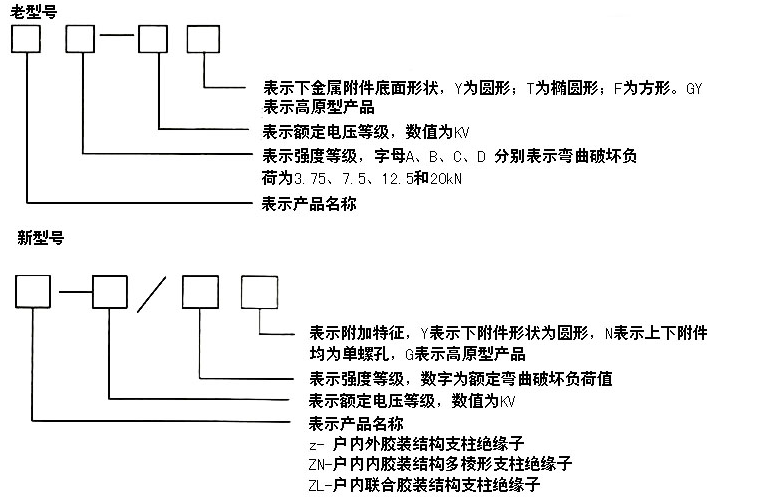

四、型号申明

Z——户表里胶装支柱绝缘子；
ZN——户内内胶装支柱绝缘子；
ZL——户内结合胶装支柱绝缘子；
对外胶装支柱绝缘子，破折号前字母L表现多棱式，字母A、B、D表现机器粉碎负荷别离为3.75，7. 5，20kN。字母后分数，份子表现额外电压千伏数，分母为机器粉碎负荷kN数。
N——内胶装高低附件为单螺孔者；
Y——外胶装和结合胶装下附件为圆形者；
T——外胶装下附件为卵形者；
F——外胶装下附件为方形者；
G——高原型（老产物为GY）

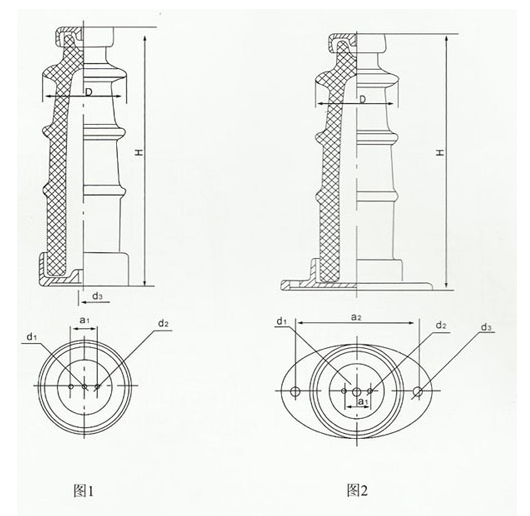

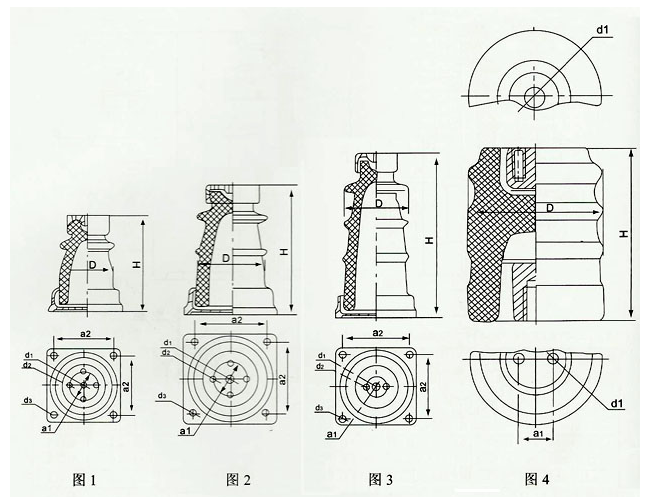

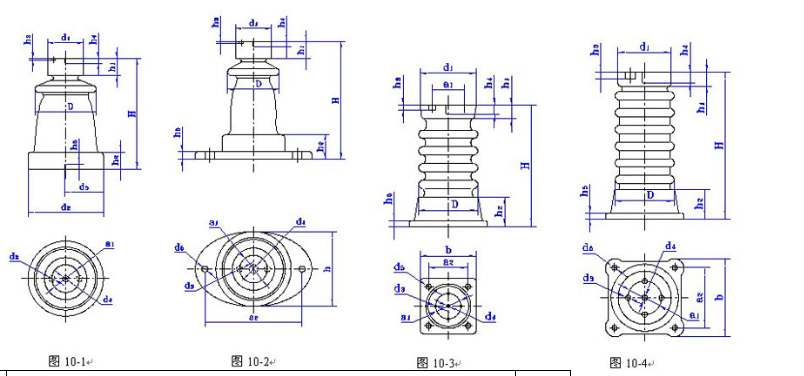

五、形状及装配尺寸

六、定货须知

1. 定货时应说明型号及工场代号。
2. 图号供参考，户内有公称爬距的瓷件带伞裙。
