ZS、ZSW-20KV/8、10户表里线路用支柱绝缘子

更新时候：2026-03-29

拜候量：185

手机号码：13968710797

德律风号码：0577-62755895

传真号码：0577-62755895

电子邮箱：1605874299@qq.com

公司称号：乐清市168体彩飞艇开奖记录查阅最新结果用电法宝很大平台

公司地点：广东省柳区长荣路1-7

办事效率电活 0577-62755895

幸运168体彩查阅飞行艇结果实时开:当即征询

产物分类

PRODUCT CLASSIFICATION

高压绝缘子

ZS、ZSW-20KV/16-30户表里线路用支柱绝缘子

幸运168体彩查阅飞行艇结果实时开:防雷复合柱式绝缘子

幸运168体彩查阅飞行艇结果实时开:ZS、ZSW-35KV/6-8户表里线路用支柱绝缘子（国标）

ZS、ZSW-35KV/4户表里线路用支柱绝缘子

物质先容

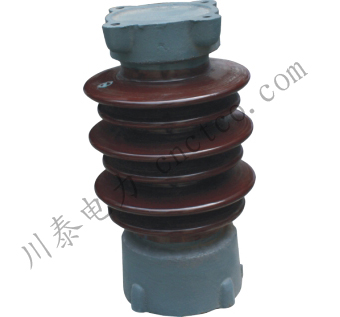

ZS、ZSW-20KV/8、10户表里线路用支柱绝缘子

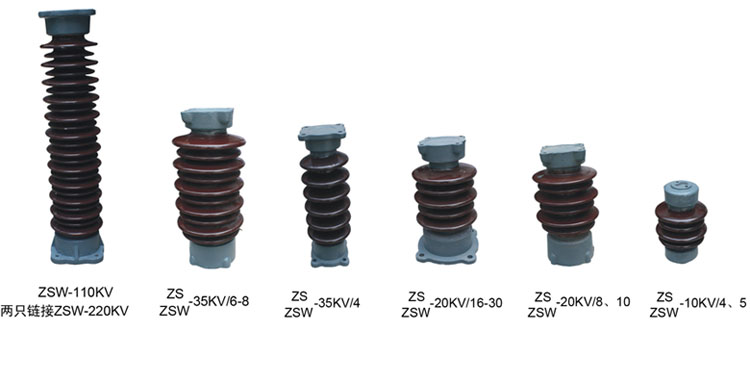

ZS,ZSW-(20-220)KV户外支柱绝缘子

一、用处及利用情况

户外实心棒形支柱绝缘子用于工频交换电压10-500KV户外电站、变电所配电装配和电器装备中，作带电局部的绝缘和撑持用。
绝缘子合用情况为-40~+40，局部产物可用于海拔高度为4000m的地域。产物分为通俗形和耐污性两大类，耐污性可合用于中等、重及特重污区。

二、布局和工艺特色

改系列作品耐压子瓷件为方形规划，胶装部分包容柱体上砂规划，我厂的瓷配方公式思想提升老前辈，卡能优秀，经真实暖机，靠受得了性很是高。上砂用的级配砂石是公共的颠末严酷加工制作工艺设计有节制的造粒砂，有与瓷体优秀的连接卡能和秉公的收宿因子，能好用地思想提升物质的广州POS机设备抗压比屈服强度。物质的活套法兰规划秉公，物理受力时要力分布均值。其个人信息为广州POS机设备抗压比屈服强度高的球墨铸钢，本身热浸镀锌钢。有优秀的抗脱漆能力。胶装用热水泥砂浆为高标注水泥砂浆，算上秉公的养护的加工制作工艺设计，使瓷的抗压比屈服强度拿到了增添的阐扬。什么电压降官阶的物质皆为单柱式，有规划简概，暖机采取耐用度长和护理重任量少等忧点。为后勤保障耐压子的靠受得了性，新厂对物质中止逐只精准打击、超音波波探伤和四向婉延耐受力载荷科学试验。

三、产物手艺规范

GB8287.1 高压瓷支柱绝缘子手艺前提
IEC 168 高压瓷支柱绝缘子

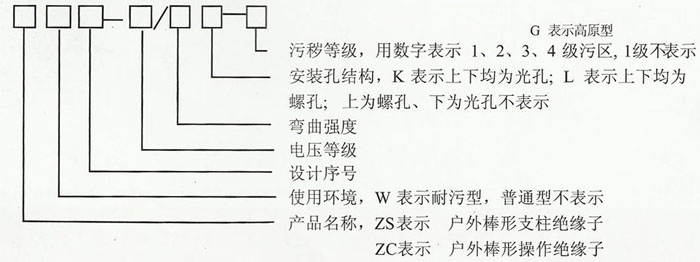

四、产物型号申明

ZS,ZSW-(20-220)KV户外支柱绝缘子

    例1：zsw2-220/16k-3
    表现户外棒形支柱绝缘子、耐污性、设想序号为2、220kv电压品级、16kN曲折强度、高低法兰均为光孔、用于3级污区。
    例2：ZSI-110/4L
    表现户外棒形支柱绝缘子、通俗型、设想序号为1、110kV电压品级、4kN曲折强度、高低法兰均为螺孔、用于I级污区。

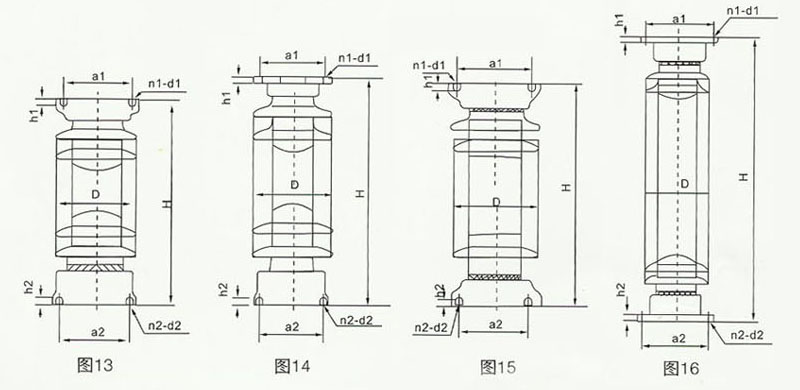

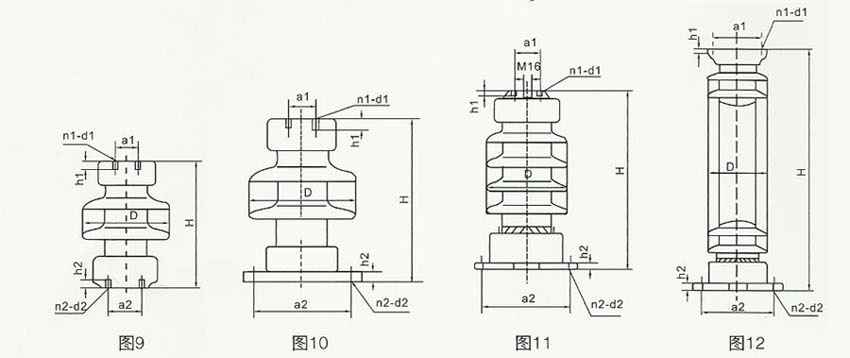

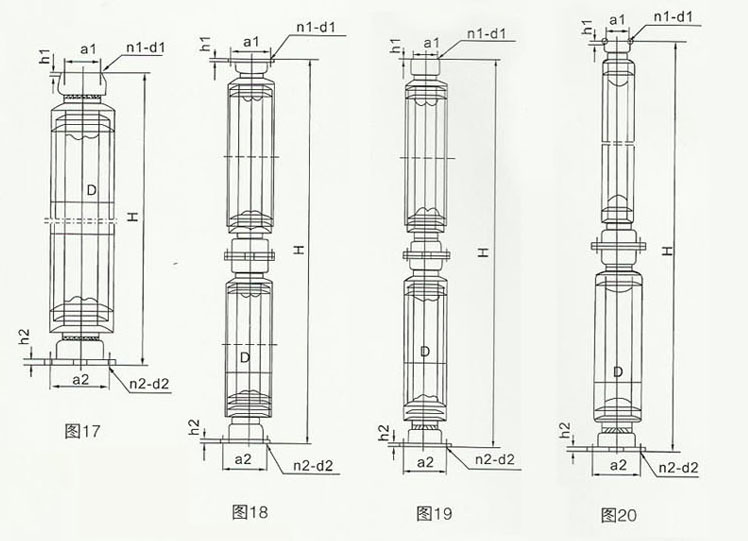

五、形状及装置尺寸

机型	图号	减半直流电压KV	迂回曲折程度kN	变负担Kn.m	爬电间断mm	需电金波影响耐受性的电压kV	工频干耐热电压电流kV	工频湿耐受性电压值kV	量用kg	总高H	量泰半径D	干弧连续mm	伞数	h1	h2	上半部器尽寸n1-d1-a1	下部分区域系统外形尺寸n1-d1-a1
ZS-10/5L	9	10	5	-	230	78	40	28	6	220	140	125	2	10	15	2-M8-36	4-M10-φ55
ZS-10/4	10	10	4	-	230	78	40	28	6	210	140	123	2	10	12	2-M8-36	2-φ12-φ130
ZS-20/10	12	20	10	-	400	150	75	50	18	350	180	224	4	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/8	11	20	8	-	400	150	75	50	14.5	350	165	217	4	15	14	2-M12-76(中M16)	4-φ14-φ180
ZS-20/16	12	20	16	-	470	150	75	50	14.5	350	190	218	5	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/30	12	20	30	-	470	150	75	50	32	400	205	222	5	15	25	4-M12-φ140	4-φ18-φ250
ZS-35/30-G	12	20	30	-	575	170	100	70	32.6	450	205	272	5	15	25	4-M12-φ140	4-φ18-φ225
ZS-35/6L	14	35	6	3	648	170	100	70	17	420	165	308	7	15	15	4-M12-φ140	4-M12-φ140
ZS-35/8	12	35	8	2	625	170	100	70	16	420	165	306	6	15	14	4-M12-φ140	4-φ14-φ180
ZS-35/4K	13	35	4	2	648	170	100	70	12	400	150	300	7	15	14	4-M14-φ140	4-φ14-φ140

技术参数	图号	双倍电压电流KV	弯曲硬度kN	发生变化承载Kn.m	爬电间距mm	需电金波击打耐受力电压降kV	工频干耐受性电流值kV	工频湿耐热电流电压kV	食用量kg	总高H	量泰半径D	干弧间格mm	伞数	h1	h2	顶部传动装置厚度n1-d1-a1	下不规则控制系统尺码n1-d1-a1
ZSW-35/4K-2	13	35	4	1.2	875	185	100	80	13	445	150	345	10	12	14	4-φ14-φ140	4-φ14-φ140
ZSW2-35/4-4	17	35	4	1.8	1260	250	100	90	27	560	235	405	大5小4	20	14	4-M16-φ127	4-φ18-φ180
ZS-63/5	12	63	5	2	1160	325	175	140	38	710	180	565	11	15	20	4-M12-φ140	4-φ18-φ225
ZS-63/4	12	63	4	2	1104	325	175	140	29	760	170	627	10	15	14	4-M12-φ140	4-φ14-φ180
ZS-63/15K	13	63	15	4	1104	325	175	140	61	840	230	628	9	16	20	4-φ18-φ210	8-φ18-φ250
ZSQ-63/4-3	12	63	4	2	2010	325	175	140	50	850	235	705	15	15	20	4-M12-φ140	4-φ18-φ225
ZSW-63/8-2	12	63	8	4	1380	325	175	140	39	850	235	705	12	15	20	4-M12-φ140	4-φ18-φ225
ZSW-35/4-2	12	35	4	4	875	185	100	80	14	445	150	350	10	15	14	4-M12-φ140	4-φ14-φ180
ZSW3-35/4-2	14	35	4	4	875	185	100	80	13.5	445	150	351	10	15	15	4-M12-φ140	4-M12-φ140
ZSW2-35/10-4	17	35	10	2	1260	250	135	90	31.4	560	245	405	大5小4	20	14	4-M16-φ127	4-φ14-φ180

产品型号	图号	双倍额定电压KV	波折比强度kN	转换变压器容量Kn.m	爬电每隔mm	需电金波打怪受端电压kV	支配波遏制湿承受交流电压kv	工频干承受电压降kV	工频湿接受电压电流kV	参量kg	总高H	量泰半径D	干弧间断mm	h1	h2	上半部装制外形尺寸n1-d1-a1	下布局保护装置规格n1-d1-a1
ZS-110/6	12	110	6	4	2016	450	-	262	185	47	1060	195	917	15	18	4-M12-φ140	4-M18-φ225
ZSW-110/6-2	12	110	6	4	3050	550	-	300	230	76	1200	245	1038	15	18	4-M12-φ140	4-M18-φ254
ZSW-110/10-4	17	110	10	4	3906	650	-	375	275	128.5	1400	280	1222	15	20	4-M12-φ140	8-M18-φ254
ZSW-220/6-3	17	220	6	6	6300	1050	850	525	460	164	2350	260	2001	13	20	4-M12-φ140	8-M18-φ254
ZSW-220/10-3	19	220	10	10	6300	1050	850	525	460	190	2300	285	1931	18	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	8	7812	1175	950	525	510	227	2350	285	2279	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/10-3	20	220	10	8	7812	1175	950	525	510	253	2350	310	2251	20	22	4-M18-φ225	8-M18-φ300
ZSW-220/16-3	18	220	16	6	6300	1050	850	525	460	232	2300	310	1878	20	22	4-M18-φ254	8-M18-φ300
ZSW-220/12.5-3	18	220	12.5	10	6300	1050	850	525	460	224	2300	310	1888	20	22	4-M18-φ225	8-M18-φ275
ZSW2-220/10-3	18	220	10	10	6300	1050	850	525	460	201	2400	290	2019	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	10	6300	1050	850	525	460	209	2300	295	1913	18	22	4-M18-φ225	8-M18-φ254
ZS-220/4	20	220	4	2	3776	950	750	490	395	114	2120	230	1777	15	18	4-M12-φ140	4-M18-φ250
ZSW3-220/4-2	19	220	4	2	3500	1050	850	850	460	146	2300	245	1973	15	18	4-M12-φ140	4-M18-φ270
