FZ系列阀式避雷器

一、用处

二、合用于

　　1、室内和室外：利用地址情况温度-40℃～+40℃；
　　2、利用地址海拔高度不跨越1000m；1000米以上，选用高原型。
　　3、装置地址能够呈现的绝对地工频电压不应大于避雷器的额外电压，有严峻肮脏选用防污型。

三、布局和机能

  　FZ系列避雷器由顶盖、根基元件、 绝缘底座三部份构成。 110kV避雷器除以上三部份构成外，还设有均压环。根基元件是密封的，内装火花空隙、阀片和均压电阻等。由电压为15、20、30kV三种规范根基元件和别的二种15、30kV非规范根基元件别离构成35～110kV的避雷器。FZ系列避雷器有两种底座，差别电压品级的产物，需配用差别高度的底座。
　　1、避雷器接于高压导线与地之间。 当导线上呈现风险变电装备的大气过电压时，火花空隙举措，因为火花空隙与阀片的感化，限定了被掩护装备上过电丈夫的幅值，掩护了装备的绝缘，并在0.01s内将工频续流堵截，使体系规复政党任务状况。
　　(1) 电导电流丈量：在根基元件两头施加特征表中所划定的直流电压（直流电压的脉动不大于±1.5%），流过根基元件的电导电流应合适特征表的划定。
　　(2) 绝缘电阻实验：用2.5kV摇表丈量根基元件的绝缘电阻，其阻值不做划定。但每次实验成果应附近。
　　2、在运输和储存时，应正置立放。
　　3、在运转中，避雷器原有刷漆层每隔1～2年从头刷漆一次。
　　4、装置时，3～60kV的避雷器顶端引线程度拉力不应大于294N(30kgf)，110kV避雷器应不大于196N(20kgf)。
　　5、FZ-110型避雷器是用于掩护中性点不接地或经消弧线圈接地的110kV交换变装备免受大气过电压的侵害。根基一节15kV非规范元件（与15kV规范元件特征差别）装置时放在顶部，其他四节由30kV非规范元件（与30kV规范元件特征差别）构成。

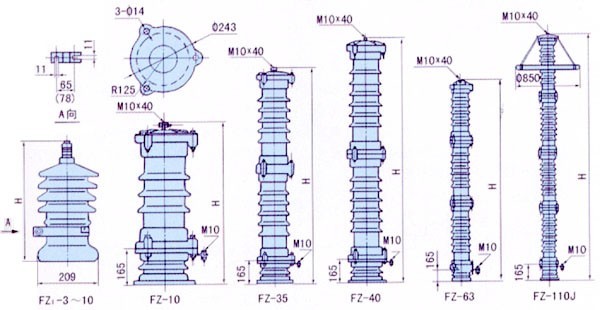

四、FZ系列3～110kV产物总高分量表
