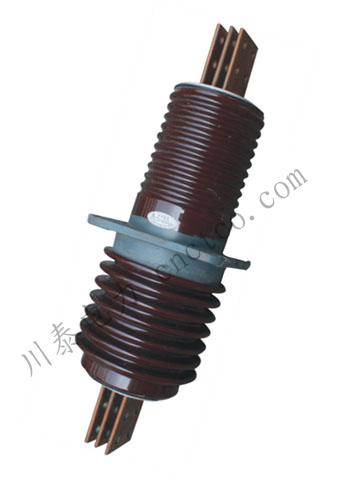

CWB-20KV/(630-4000)A户表里铜导体高压穿墙套管

一、概述

利用情况前提
1)户内套管
 情况温度不高于＋40℃，不低于-40℃
 海拔不跨越l000m
 绝对湿度月均匀值不大于90％
 四周氛围应不受侵蚀性或可燃气体、水蒸汽等较着肮脏
 无常常性的猛烈振动

2)户外衣管
 情况温度不高于＋40℃，不低于-40℃；
 海拔不跨越l000m；
 风速不大于34m/s
 产物的利用情况的氛围肮脏水平，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
 无常常性的猛烈振动
　

二、产物特色

三、用处及分类

    穿墙瓷套管用于电站和变电所配电拆卸及高压电器，供导线穿过接地隔板、墙壁或电器装备外壳，撑持导电部分使之对地或外壳绝缘。
    穿墙瓷套管按其利用情况可分为户内和户外穿墙瓷套管。按穿过此中间的导体差别可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
    当铜导体与母线间接相连时，易发生电化侵蚀，打仗面温升太高二致使讨论烧坏，影响装备寿命，故应接纳铜铝过渡讨论，但又给现场施工带来费事，接纳铝导体瓷套管则可处理上述题目。
    户内、户外穿墙瓷套管是由瓷件、导电杆、两头金属附件及拆卸法兰拆卸而成。母线穿墙瓷套管是由瓷件、两头金属附件、母线夹板及拆卸法兰拆卸而成（母线夹板凡是由用户按母线尺寸自配）。
    穿墙瓷套管的各项机能合适GB12944.1《高压穿墙瓷套管手艺前提》的划定。

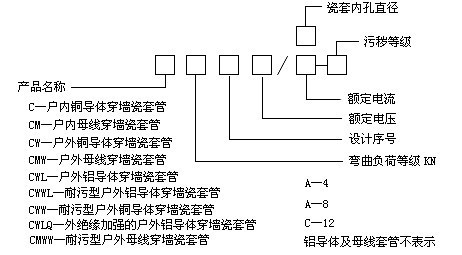

四、型号申明

五、拆卸利用申明

    1.穿墙瓷套管合用于工频交换额外电40.5kv以下，拆卸地址四周情况温度为-40℃~+40℃，海拔不跨越1000m之电站及变电所配电拆卸。
    2.户内穿墙套管不合用于对套管的瓷釉、金属附件及水泥胶合剂有粉碎感化或足以下降套管电气机能的场合。
    3.穿墙瓷套管在运转中如发生部分放电景象时，应查抄瓷套管法兰处或内腔有没有喷铝层部分零落景象，若有应实时采用姑且均压办法。
    4.拆卸母线穿墙瓷套管的墙孔应按其法兰增强筋最大尺寸开孔。

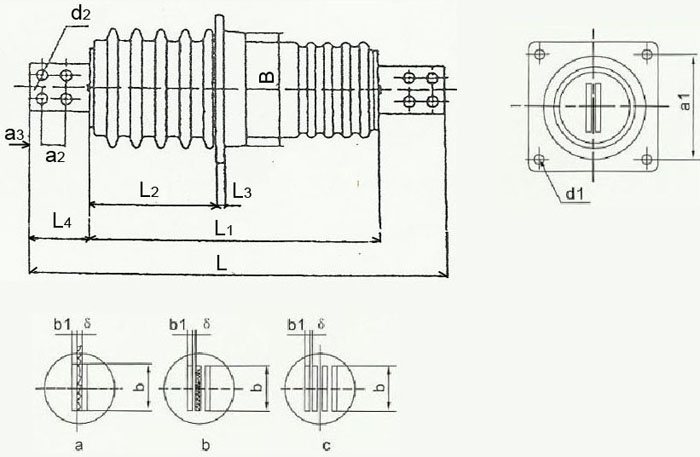

六、形状及拆卸尺寸
