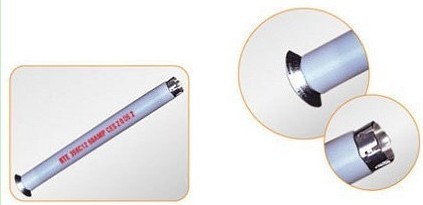

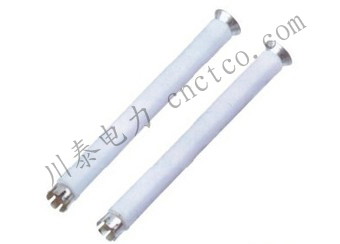

油浸式箱变配件3-100A双敏熔丝

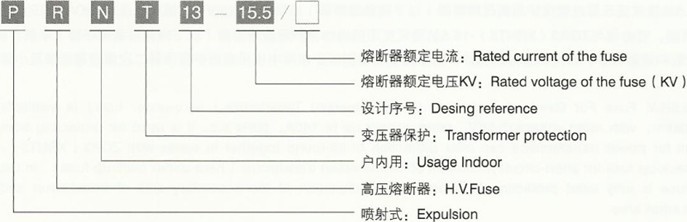

一、型号申明

二、概述

    1、PRNT油浸式变压器过载掩护用高压熔断器合用于交换50Hz，额外电压15.5KV,额外电流140A的高压户内电力体系，它必须与油浸式变压器短路掩护后备熔断器串连能力构成作为电力变压器的过载和短路掩护，即供给全规模掩护。PRNT在全规模掩护感化中仅用来掩护变压器二次侧短路毛病及小规模的毛病电流。
    2、电流型熔丝是配电体系油浸式箱变过流掩护装配的一个首要配件，用于断绝毛病电流掩护配电装备，或断绝毛病装备掩护电力体系。可用于不大于500KVA的单相变压器、自掩护变压器或其余配电装备。也可用于不大于1500KVA的三相变压器。
    3、双敏熔丝是用于配电体系中油浸式箱变过流掩护的一个首要配件，用于拔出式熔断器并与后备掩护熔断器（即ELSP）配 合利用，构成“双熔丝掩护”计划。双敏熔丝从电流和温度两方面临变压器高压侧毛病或过载停止掩护，能够防止因为过载 或情况温度所致使的变压器持久升温。双敏熔丝装于拔出式熔断器内，改换熔丝便利，装置体例简略，运转靠得住，是以普遍 用于美式箱变的高压侧掩护。

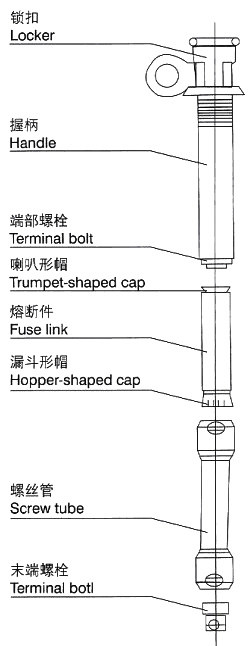

三、熔断器布局

四、手艺参数

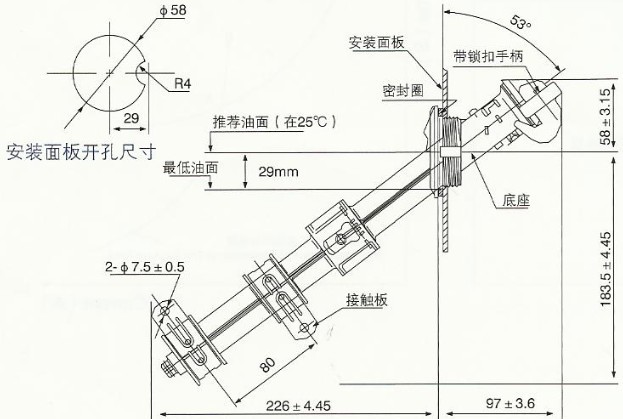

五、熔断器形状及装置尺寸

六、熔断器的装置

七、步骤

1.翻开手柄上的锁扣，从底座中拔出手柄；
2.用扳手旋放手柄中螺丝管和结尾螺栓；
3.松开螺丝管和结尾螺栓；
4.把熔断件拔出螺丝管内；
5.熔断件的喇叭形帽必须装在螺丝管和握柄之间；
6.用扳手牢固握柄，扭矩约5.6-7.9N.m。
7.睁开熔断件漏斗形帽。
8.用一个扳手卡住螺丝管端部螺栓，用另外一个扳手旋紧结尾螺栓，扭矩约5.6-7.9N.m。
9.把手柄拔出底座，动弹手柄的锁扣，锁住熔断器。

八、注重事变

1.熔断器手柄拔出底座利用力插到位，压紧并扭转锁扣使手柄在锁住地位时确保不锈钢垫圈在熔断器管的肩节处，以保障箱变全密封，不进潮气。
2.当熔断器装在油箱内，油箱内的油面应在图3所示的规模内。
3.当熔断器举措后须要改换熔断件，翻开手柄上的锁扣，动弹手柄90°，以消弭密封垫圈和外管间的粘附感化，拔出手柄。
4.当熔断件熔断后，必须换上型号和规格等参数不异的新熔断件，切勿以别的器件取代。
5.对三相装置的熔断器，除非已必定仅此中一只承当过毛病电流，不然即便一只熔断器举措，别的两只均应改换。
6.熔断器的开断会引发油的蜕变、净化和炭化。

九、美式箱式变电站用后备熔断器，双敏熔丝，高压端子选配计划
