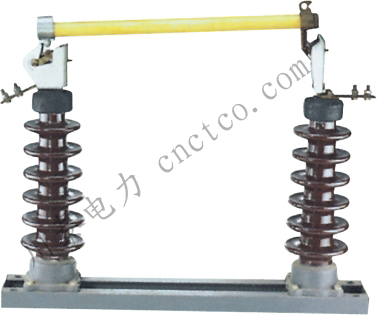

RW5-35KV户外跌落式熔断器

一、概述

    跌落式熔断器及拉负荷跌落式熔断器是户外高压掩护电器。它装配在配电变压器高压侧或配电线支支线路上、用作变压器和线路的短路、过载掩护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二局部构成，静触头装配在绝缘支架两头，动触头装配在熔丝管两头，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管构成。拉负荷跌落式熔断器加强弹性帮助触头及灭弧罩，用以分，合负荷电流。
    跌落式熔断器在一般运转时，熔丝管借助熔丝张紧后构成闭合地位。当体系发生毛病时，毛病电流时熔丝敏捷熔断，并构成电弧，消弧管受电弧炽热，分化出大批的气体，使馆内构成很高压力，并沿管道构成纵吹，电弧被敏捷拉长而燃烧。熔丝熔断后，下部动触头落空张力二下翻，锁紧机器，开释熔丝管，熔丝管跌落，构成较着的开断地位。当须要拉负荷时，用绝缘杆拉开动触头，此时自动、静动触头依然打仗，持续用绝缘杆拉动触头，帮助触头也分手，在帮助触头之间发生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩发生气体，在电流过零时，将电弧燃烧。

二、用处

三、利用前提

1.合用于情况温度上限40℃，上限-30℃以内。
2.海拔不跨越1000m，风速不大于35m/s
3.熔断器不合用于下述场合
3.1有燃料或爆 炸风险的场合。
3.2有猛烈震撼或打击的场合。
3.3有异电化学气体感化及严峻氛围肮脏，烟雾地域。

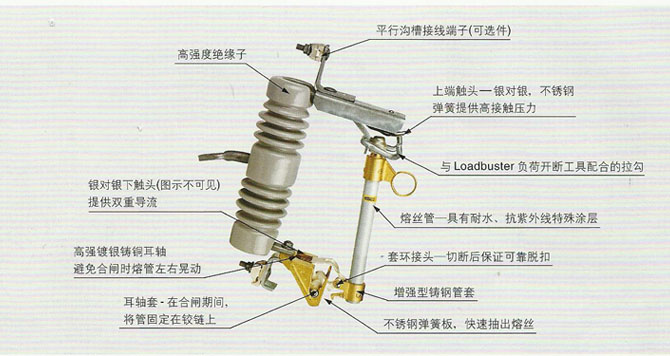

四、布局简介

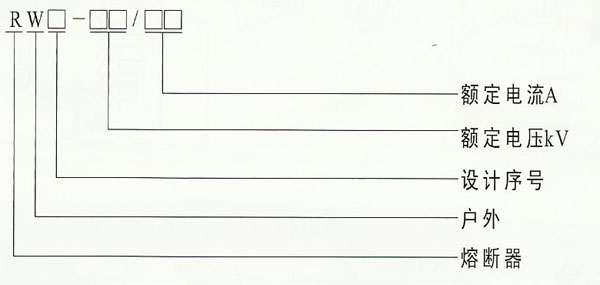

五、型号申明

六、首要手艺参数

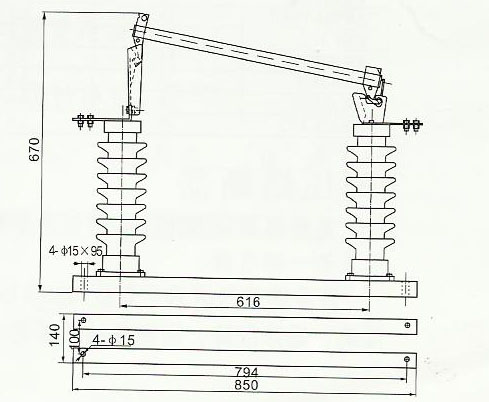

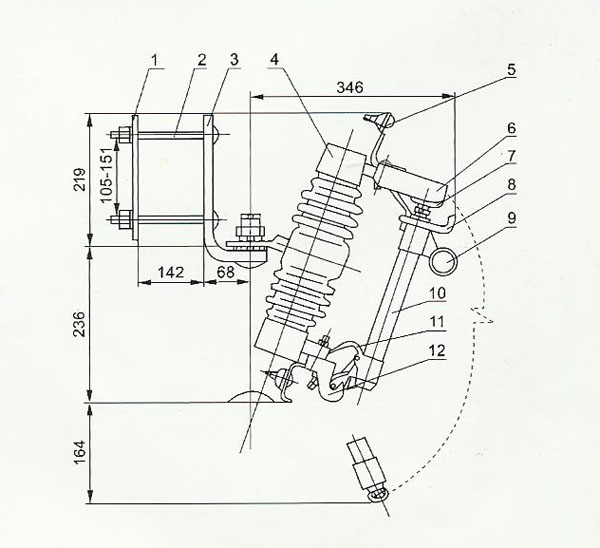

七、形状及装配尺寸
